كل ما تريد ان تعرفه عن المكثف وما هى وظائفه وطريقه قياسه
السلام عليكم ورحمه الله وبركاته
كونت قد تكلمت فى موضوع سابق عن القطع الصغيره داخل الموبايل والتحديد عن المقاومه الحراريه ام اليوم سوف
اتكلم عن قطعه صغيره اخرى الا وهى المكثف وهى من اهم القطع دخل الموبايل ابقى معى والتمس لى العزر ان اخطات
فى شيىء

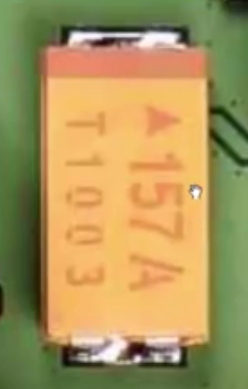

اولا شكل المكثف على بورده الجهاز صوره 1 وصوره 2
2
ثانيا انواع المكثف فى الصوره التاليه
ثالثا شكل و رمز المكثف على المخطط وهو دائما يحمل رمز ( c )
مره اخرى المكثف له نوعان قطبى واخر غير قطبى ولاتفرقه بينهم يتم مراجعه المخطط وهذه صور توضح الفرق بينهما على المخطط
مكثف قطبى شكله على المخطط كما فى الصوره

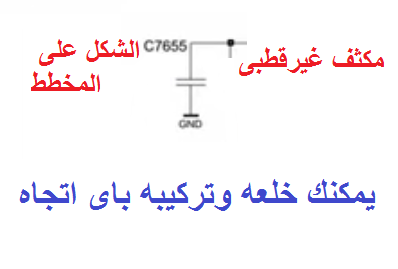

مكثف غير قطبى شكله على المخطط كما فى الصوره
بعد ان تعرفنا على جميع اشكاله سواء على البورده او على المخطط جاء وقت معرفت عمله داخل الجهاز
المكثف هو قطعه الكترونيه تقوم بشحن التياروالتفريغ لبدء
دوره تشغيل معينه وذلك خلال عمليات الشحن والتفريغ
وايضايستخدم فى دوائر تنعيم الاشاره او دوائر الترشيح ودوائر امرار او منع حيز من الترددات
طريقه قياس وفحص المكثف
(طريقه قياسه ) بالافو ميتر على وضع الجرس
السليم يعطى مالانهايه من الناحتين والتالف يعطى جرس او قيمه فى الناحتين الااذا كان على خط.البطاريه فيعطى نفس قيمه القياس مثال لو كان على دايره شحن بيكون هناك مكثفات توازى تعطى بزر من ناحيه والاخرى قراءه سليمه غير ذلك تالف ونفس المسار نجد مكثف توالى وده بيدينا قراءه من الناحتين سليم غير ذلك تالف
فى النهايه اتمنا اكون وفقت فى الشرح ولو فيه اى شياء لم ازكوره
التمس العزر منكم بالتوفيق للجميع
ابو علاء
