اعضاء منتدي انا اسميه الإحتراف اليوم بعد مجهود جبار حابي اشارك تجربتي معكم
طريقه تحويل وصله 108 الي USB فقط

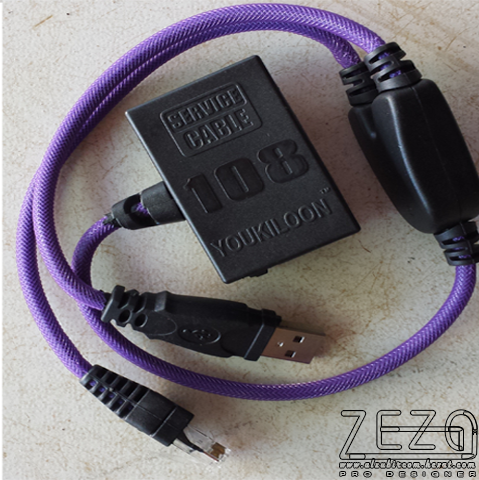

انا اتكلم عن هازه الوصله
ازا كانت لديك هازه الوصله سوف تكمل معي المشوار
ازا لم تكن لديك اقراء الموضوع للفائده الموضوع محتاج شويه تركيز
لازم كوب شاي جمبك لتأخز المعلومه كامله
الكثير من الاخوه الفنين لديهم مشاكل مع هازا الهاتف العنيد
كما واجهتني انا شخصياََ
في التوصيل وأجاد ال بين اوت واللحام والخ.....
الشرح يعتمد علي الصور
تابع معي الشرح
نبدا علي بركه الله
في الوصله يوجد 2 كيبل اللي يهمنا فقط USB

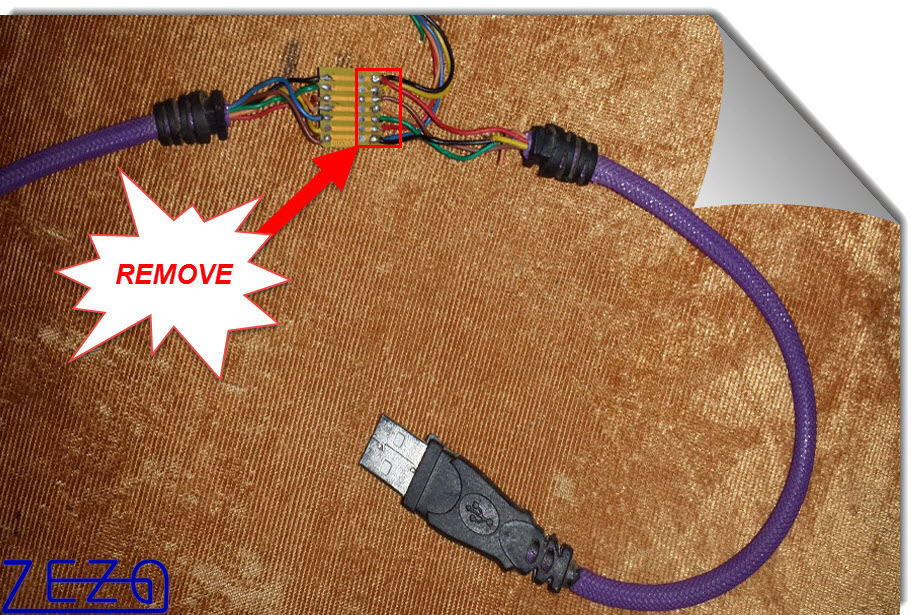

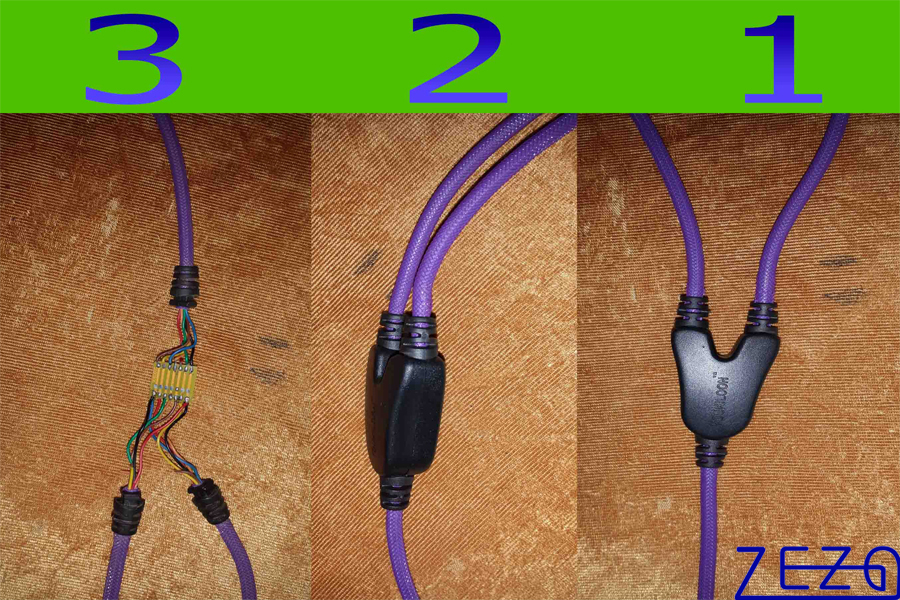

نقم بفك الوصله من المنتصف و نستخلصه
بهازا الشكل
ه

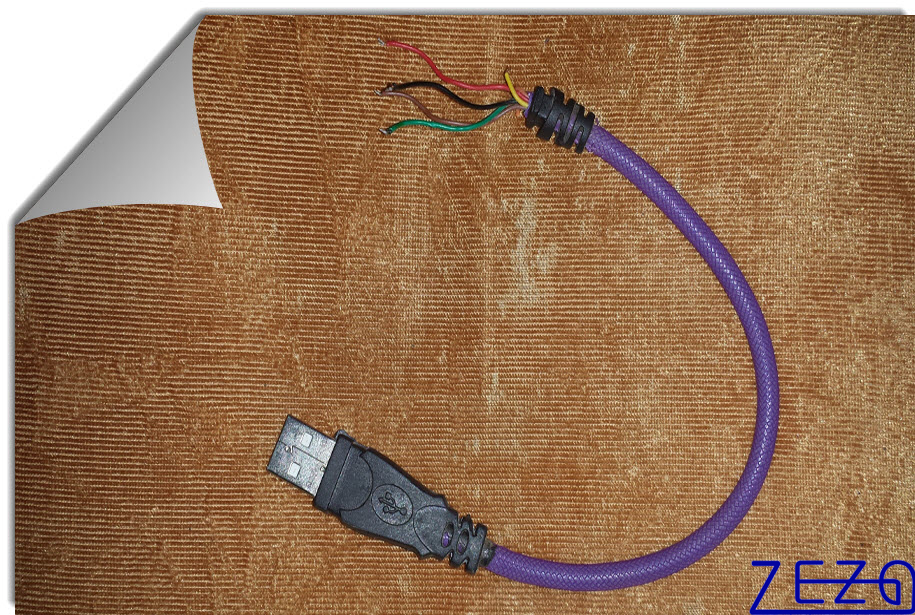

بعد ازاله اللحام منه يظهر بهازا الشكل

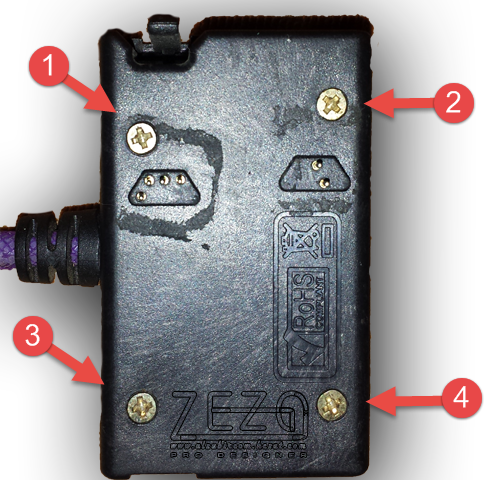

الخطوه الثانيه نقم بفك الوصله نفسها
بعد فك الوصله هازا شكلها من الداخل

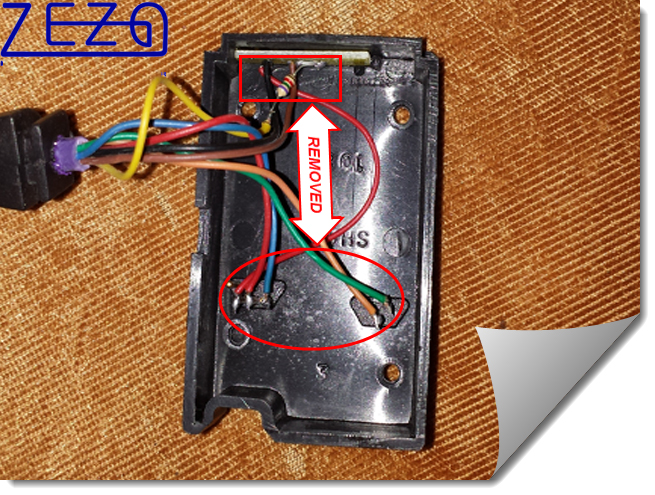

نقم بإزاله جميع الاسلاك المعلمه بالاحمر

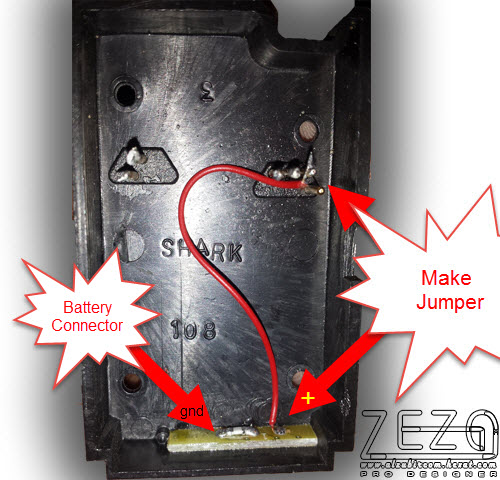

بعد الإزاله نقم بعمل هازه التوصيله
ثم نأتي بال USB اللي استخرجناه

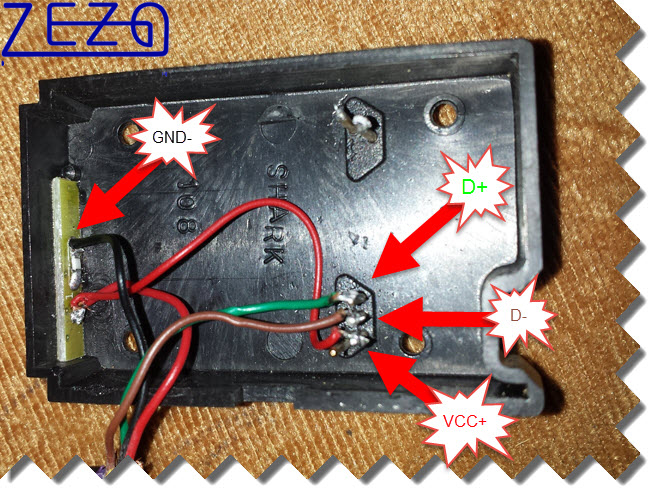

وتوصيله بهازا الشكل

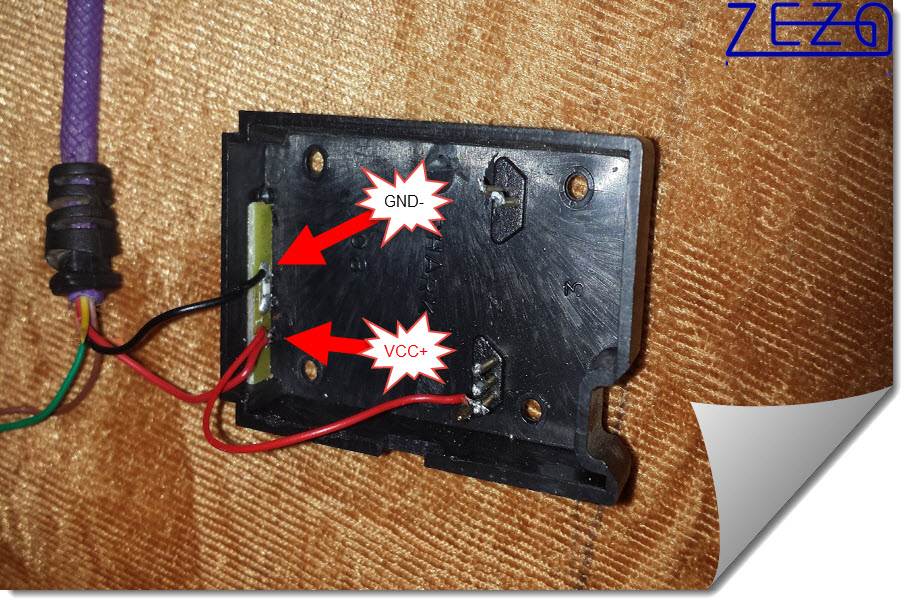

السلك الاسود مع سالب البطاريه -
والسلك الاحمر مع موجب البطاريه +
تبقي لدينا 2 من الاسلاك اخضروبني
نقم بتوصيل السلك الاخضر مع +D
والسلك البني مع -D
لقد اكملنا التوصيل بحمدالله الان نقم بتقفيل الوصله
لتصبح بهازا الشكل

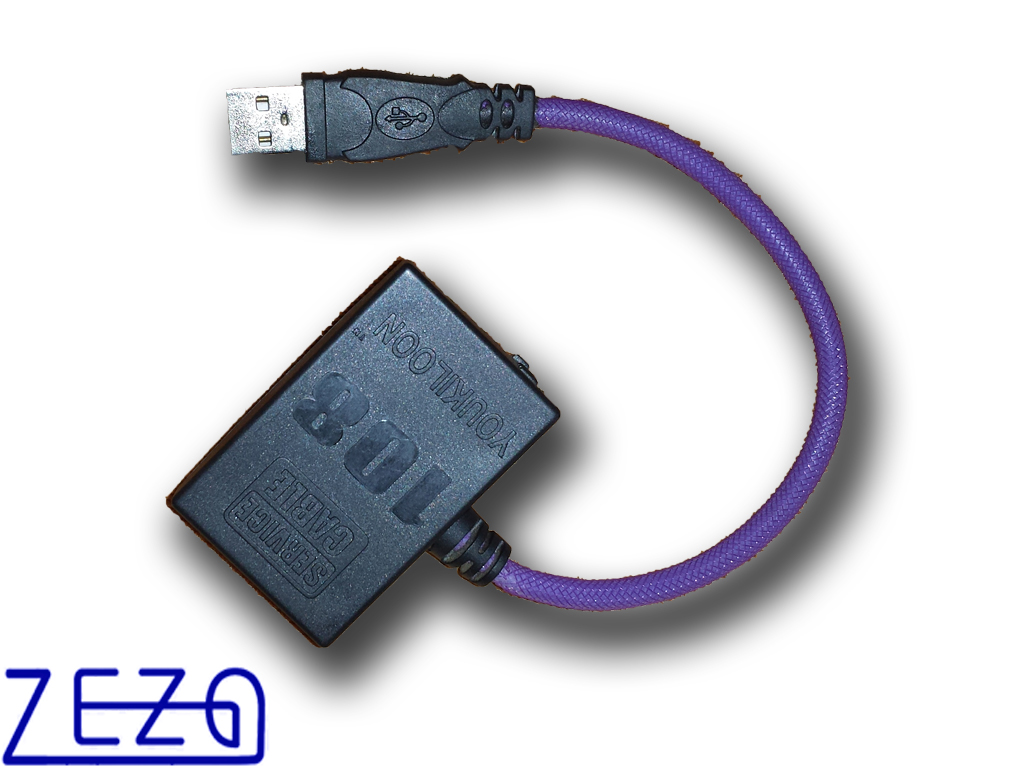

الشكل النهائي للوصله
إن اخطأت فمن الشيطان
تم بحمدالله
