تم بحمد الله أحياء J700H

**eslamwahbaa** · 04-06-2016, 11:36 PM

جزاك الله خير على التعب تم توصيل المقومات المذكور 2 100 اوم ونفس القراءة بالظبط

المشاركة الأصلية كتبت بواسطة MouAeD1989

اخي المقاومات الي مركبها 15 اوم ركب 100 اوم او 150 اوم

الالوان بني اخضر بني قيمتها 150
الالوان بني اسود بني قيمتها 100

أرسلت من LG-D802 بإستخدام تاباتلك

**محمد امين12** · 04-06-2016, 07:59 PM

المشاركة الأصلية كتبت بواسطة venessia

السلام عليكم و رحمة الله
تم بحمد الله أحياء J700H الميت على السوفت وير
شكر خاص لاخي

princecomsy

و اخي

hichamazizi

على مساعدتهما

أولا سأجيب عن الأسألة الشائعة
1-

هل يوجد تعديل على خيارات الواجهة

كلا لايوجد اي تعديل على خيارات الواجهة
مع الانتباه ان تكون التغذية 2,8 VOLT

2-

هل يوجد اخطاء في هذه القرائة

Box S/N: 05010016338F6E3F, ,FW Ver.: 01.52
CMD Pullup Level:433 mV
CMD Active Level:2124 mV
HiPower™ mode is ON!
eMMC Device Information
EMMC CID : 11010034303030373300BAEE4216A258
EMMC CSD : D07E00320F5903FFFFFFFFE78A4000D0
EMMC Manufacturer ID: 0011 , OEM ID: 0100
EMMC Date: 10/2015 Rev.0x0
EMMC NAME: 400073 , S/N: 3136176662
EMMC NAME (HEX): 34303030373300
EMMC ROM1 (Main User Data) Capacity: 15028 MB
EMMC ROM2 (Boot Partition 1) Capacity: 4096 kB
EMMC ROM3 (Boot Partition 2) Capacity: 4096 kB
EMMC RPMB (Replay Protected Memory Block) Capacity: 4096 kB
EMMC Permanent Write Protection: No
EMMC Temporary Write Protection: No
Extended CSD rev 1.7 (MMC 5.0)
Boot configuration [PARTITION_CONFIG: 0x00] No boot partition configured.
Boot bus config [177]: 0x00 , width 1bit , Partition config [179]: 0x00.
H/W reset function [RST_N_FUNCTION]: 0x00
High-capacity W protect group size [HC_WP_GRP_SIZE: 0x00]
Partitioning Support [PARTITIONING_SUPPORT]: 0x07
Device support partitioning feature
Device can have enhanced tech.
Partitioning Setting [PARTITION_SETTING_COMPLETED]: 0x00
Backup saved: 400073_3136176662_20160404_1438.extcsd
Done.

الاجابة أجل يوجد خطأ في هذه القرائة
Boot bus config [177]: 0x00 , width 1bit , Partition config [179]: 0x00.

يجب ان يكون السطر الصحيح

Boot bus config [177]: 0x01 , width 4bits , Partition config [179]: 0x48.

يتم اصلاح الخطأ عن طريق كتابة extcsd سليم

3-

هل يوجدعلاقة بنوع الادبتر

الاجابة لا يوجد علاقة بنوع الادبتر فقط ان يكون اصلي

مشكور اخى الحبيب بس فى مشكلة عندى الادبتر اللى معايا مفيش فيه
vcc
ولا
vccq

**MouAeD1989** · 04-06-2016, 11:45 PM

ممكن ترفع صورة للقراءة جديدة ع الاصدار الاخير طبعا 2.1.1

**eslamwahbaa** · 05-06-2016, 11:14 AM

اتفضل اخى الكريم

**good boy** · 10-06-2016, 11:39 PM

المشاركة الأصلية كتبت بواسطة eslamwahbaa

اتفضل اخى الكريم

المشكله هنا في فولت 3.3 ممكن تفك البكس وتخده مباشر

ولو عندك ادبتور التربو جتاج ممكن توصله في مخرج rj لبكس الايزي وتاخد منه طرف v3.3

**ali pop** · 10-06-2016, 11:32 PM

المشكلة تتم العملية بنجاح لكن الهاتف لايعمل وقمت بعمل جميع الخطوات

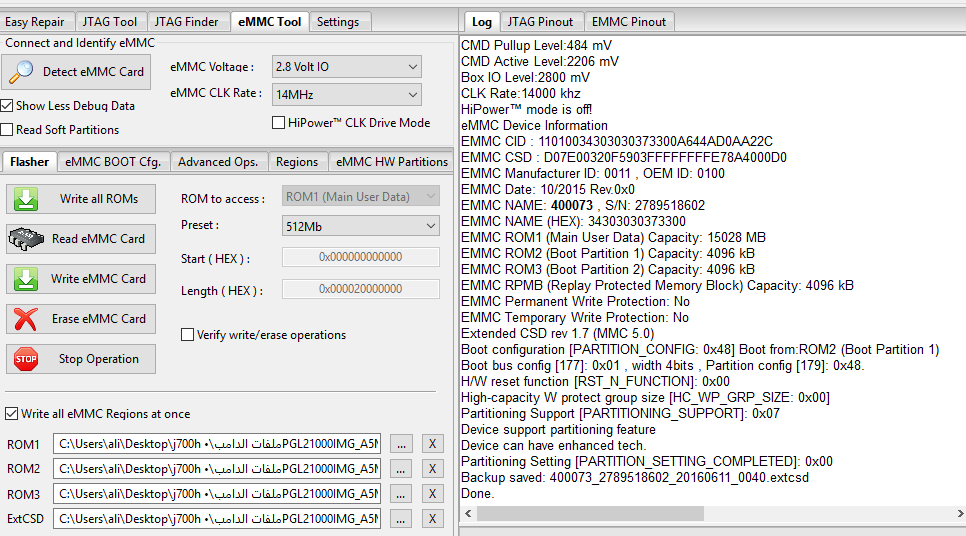

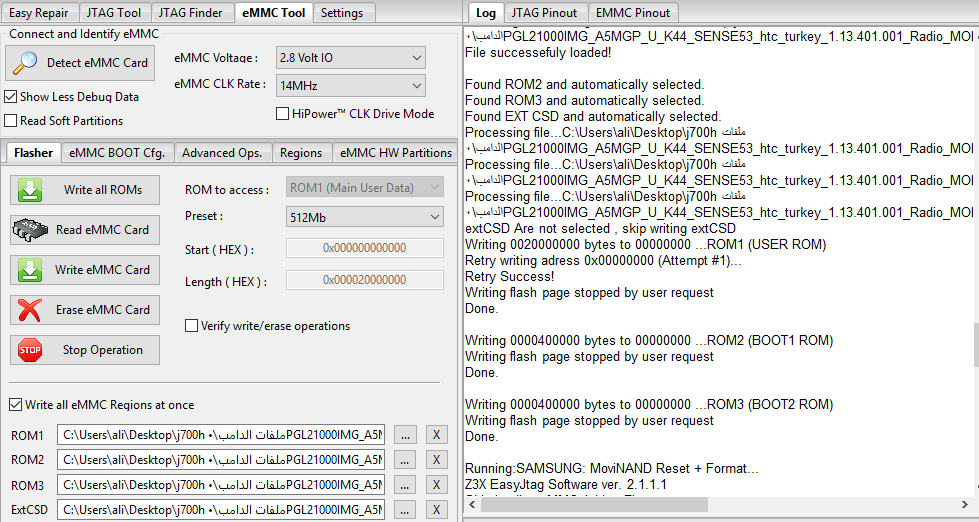

ودى صور موضحة

ملحوظة العملية كانت تفشل مع الادبتور

لكن بعد اخذ نقاط الفولتيه من نقاط البوكس قرا الهاتف نظامى وتم نجاح العملية بالكامل لكن الهاتف لا يعمل

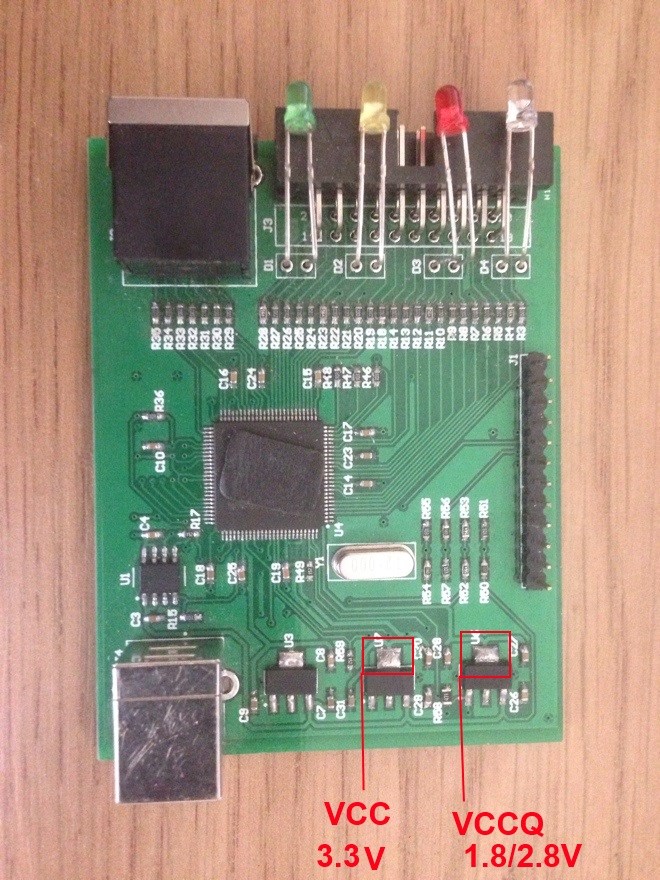

خطوات اخذ نقاط الفولتيه كما موضح بالصورة المرفقة دون توصيل كابل ال usb الادبتور
جميع النقاط تكون مربوطة بالادبتور دون نقاط 1.8 v و 3.8

**fouadh12** · 11-06-2016, 05:43 PM

هل هذا الادابتر ينفع لقراءة هذه المشكلة

**mahmoud987** · 16-06-2016, 03:12 PM

ألف شكر أخي venessia
الله يجعله في ميزان حسناتك
فعلاً تم التجربة بنجاح
مع إني جربتو على atf و ما مشي الحال

Z3X EasyJtag Software ver. 2.1.1.1
Loading eMMC Addon Firmware... IO: 3300 mV
Box S/N: 13FF60126FCF61F3, ,FW Ver.: 01.55
CMD Pullup Level:474 mV
CMD Active Level:2031 mV
Box IO Level:3300 mV
CLK Rate:14000 khz
HiPower™ mode is off!
eMMC Device Information
EMMC CID : 110100343030303733009DC63F13B278
EMMC CSD : D07E00320F5903FFFFFFFFE78A4000D0
EMMC Manufacturer ID: 0011 , OEM ID: 0100
EMMC Date: 11/2015 Rev.0x0
EMMC NAME: 400073 , S/N: 2647015187
EMMC NAME (HEX): 34303030373300
EMMC ROM1 (Main User Data) Capacity: 15028 MB
EMMC ROM2 (Boot Partition 1) Capacity: 4096 kB
EMMC ROM3 (Boot Partition 2) Capacity: 4096 kB
EMMC RPMB (Replay Protected Memory Block) Capacity: 4096 kB
EMMC Permanent Write Protection: No
EMMC Temporary Write Protection: No
Extended CSD rev 1.7 (MMC 5.0)
Boot configuration [PARTITION_CONFIG: 0x48] Boot from:ROM2 (Boot Partition 1)
Boot bus config [177]: 0x01 , width 4bits , Partition config [179]: 0x48.
H/W reset function [RST_N_FUNCTION]: 0x00
High-capacity W protect group size [HC_WP_GRP_SIZE: 0x00]
Partitioning Support [PARTITIONING_SUPPORT]: 0x07
Device support partitioning feature
Device can have enhanced tech.
Partitioning Setting [PARTITION_SETTING_COMPLETED]: 0x00
Backup saved: 400073_2647015187_20160616_1535.extcsd
Done.

Checking NAND Image : C:\Users\P.MAHMOUD\Desktop\VENESSIA\ROM1_VENESSIA.bin
File successefuly loaded!
Found ROM2 and automatically selected.
Found ROM3 and automatically selected.
Found EXT CSD and automatically selected.
Processing file...C:\Users\P.MAHMOUD\Desktop\VENESSIA\ROM1_VENESSIA.bin
Processing file...C:\Users\P.MAHMOUD\Desktop\VENESSIA\ROM2_VENESSIA.bin
Processing file...C:\Users\P.MAHMOUD\Desktop\VENESSIA\ROM3_VENESSIA.bin
extCSD Are not selected , skip writing extCSD
Z3X EasyJtag Software ver. 2.1.1.1
Skip loading eMMC Addon Firmware
CMD Pullup Level:474 mV
CMD Active Level:2031 mV
Input file : C:\Users\P.MAHMOUD\Desktop\VENESSIA\ROM1_VENESSIA.bin
Writing 0020000000 bytes to 00000000 ...ROM1 (USER ROM)
Done. Write Speed: 1453 kB/s

Z3X EasyJtag Software ver. 2.1.1.1
Skip loading eMMC Addon Firmware
CMD Pullup Level:474 mV
CMD Active Level:2031 mV
Input file : C:\Users\P.MAHMOUD\Desktop\VENESSIA\ROM2_VENESSIA.bin
Writing 0000400000 bytes to 00000000 ...ROM2 (BOOT1 ROM)
Done. Write Speed: 1453 kB/s

Z3X EasyJtag Software ver. 2.1.1.1
Skip loading eMMC Addon Firmware
CMD Pullup Level:474 mV
CMD Active Level:2031 mV
Input file : C:\Users\P.MAHMOUD\Desktop\VENESSIA\ROM3_VENESSIA.bin
Writing 0000400000 bytes to 00000000 ...ROM3 (BOOT2 ROM)
Done. Write Speed: 1639 kB/s
