ممكن التوضيح من اهل الخبره

[said_nada41]

ممكن طريقه تركيب المقاومه اللي قيمتها 100kعلي قطعه اليو ار تي وطريقه قياسه بالافو ازاي بظبطه علي وضعيه كام ومكانها من الكبلات لاني ظبط الافو علي 20 فولت وادتني 50

[Mohammed_Awwad]

راجع هذا الموضوع

حل مشكلة الbst بوكس على اصدارات 4.4.2 الخاصة بكابل uart

[said_nada41]

قصدي زاي اقيس المقاومه عشان اعرف قيمتها

[said_nada41]

مفيش ردود من المحترفين

[fadyfawzy]

ممكن بدل ماتشغل دماغك بكل ده اشتغل على كوم اى بوكس مثلا z3x او اوكتوبوس

[الدرفيل]

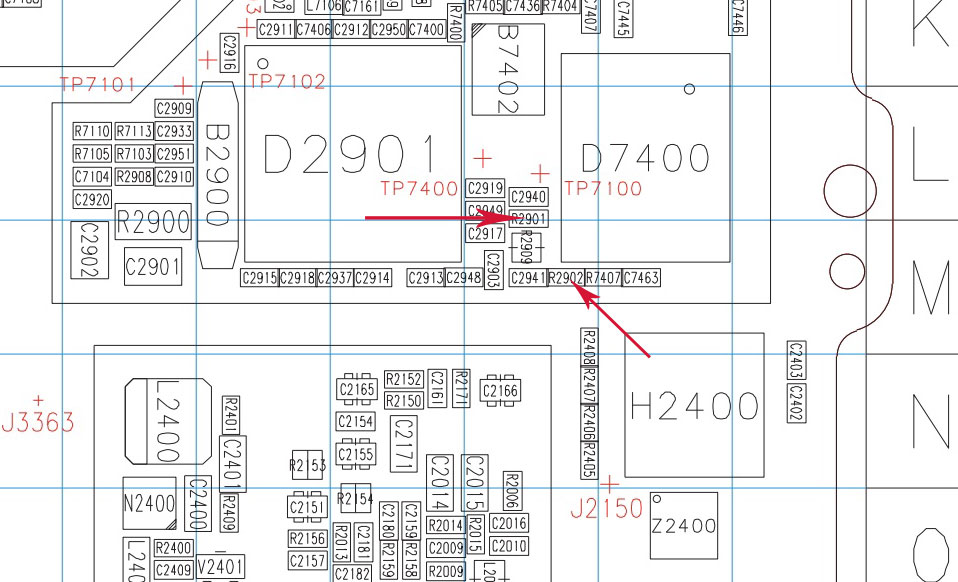

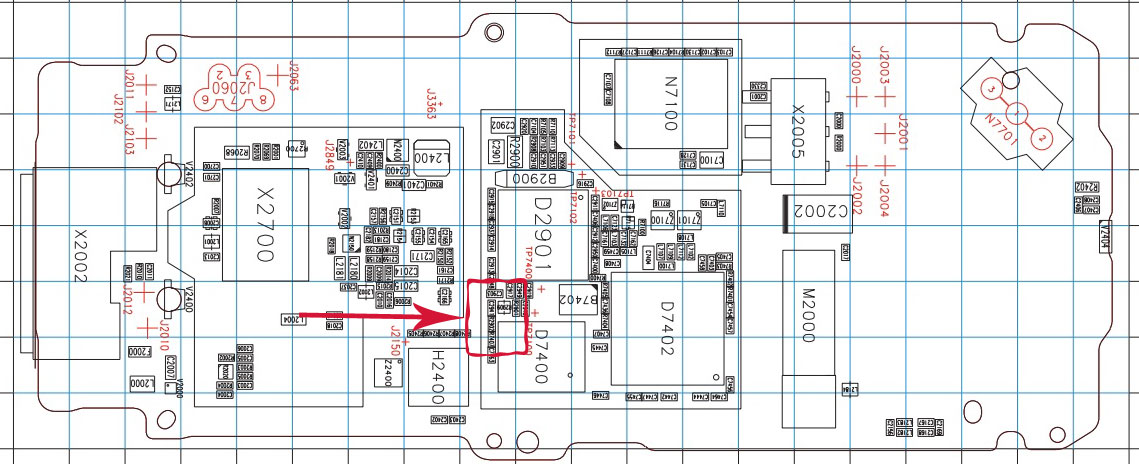

ممكن تاخد المقاومة من بوردة 1200
R2901 او R2902

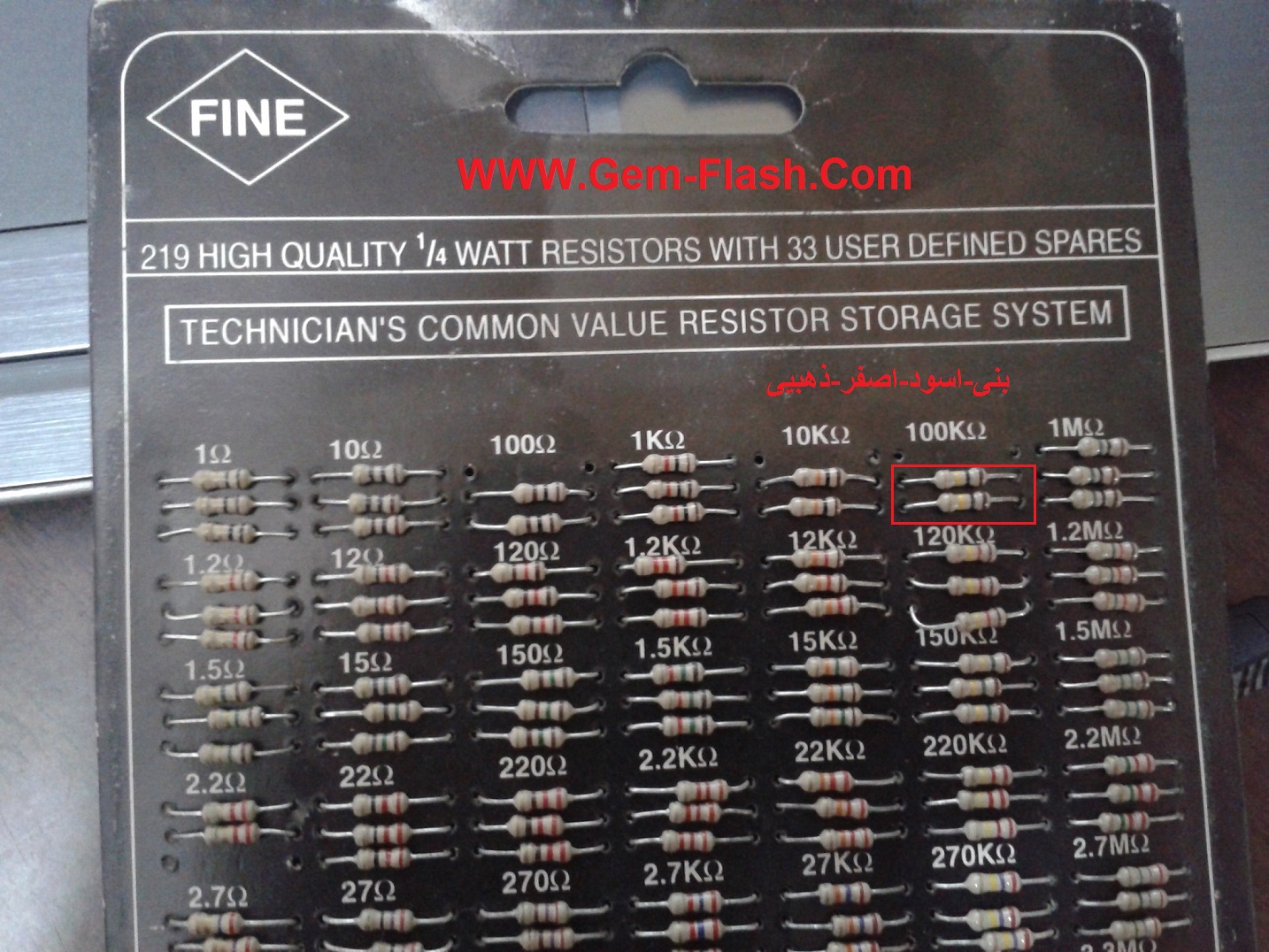

او اى بوردة تانية فيها نفس المقاومة 100K

[احمد عبقرينو]

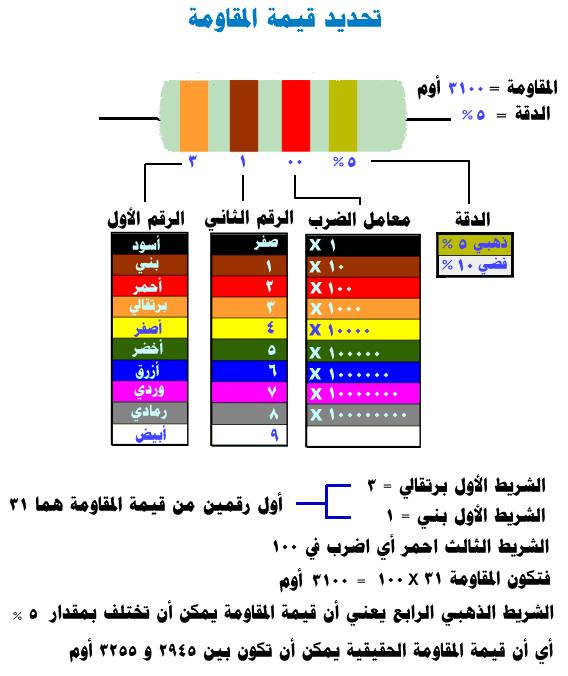

كيفية قراءة قيمة المقاومات عن طريق الألوان





ملحوظة ( كل مقامة مسجل فوقها قيمتها )


لمقاومه عموما بتكون عليها اربع خطوط ملونه .. لكن باقي الخطوط بتكون علي المقاومات الدقيقه جدا جدا ودي غالبا بتستخدم في اجهزة الطب .. علشان يحدد بيها درجه الحراره المسموحه واعلي باور للمقاومه وهكذا ..
في الأول الالوان دي ليها مدلول رقمي .. وكل لون بيقرأ علي إنه رقم معين ..

اسود (0)
بني (1)
احمر (2)
برتقالي (3)
اصفر (4)
اخضر (5)
ازرق (6)
بنفسجي (7)
رمادي (8)
ابيض (9)

والألوان دي خاصه بأول تلات خطوط .. والخط الرابع بيكون لون من لونين .

فضي ( 10 % ) موجب او سالب
ذهبي ( 5 % ) موجب او سالب

وده بيحدد نسبة الخطأ في المقاومه .. وبتكون النسبه دي من قيمة المقاومه الكليه . طيب هي ايه نسبة الخطأ ... دي نسبه بتتراوح فيها قيمة المقاومه الفعليه عن المقاومه الكليه نتيجة عدم دقة التصنيع ..

مثلا لو عندنا مقاومه المفروض تكون 1000 اوم .. ممكن نلاقيها 995 اوم .. او 1005 اوم ..
ومثلا لو 220 اوم ممكن تكون 219 اوم أو 221 اوم ..
طيب إزاي اقرا قيمة المقاومه بإستخدام الالوان .

هانفرض إن فيه مقاومه بالألوان دي وهانقرأها

(red, yellow , green , golden )

هانقرأ من الشمال

احمر يعني 2 واصفر يعني 4 واخضر يعني 5 و ذهبي يعني 5 %

يبقي قيمة المقاومه بتساوي
قيمة اول لونين 24 مضروبه في 10 اس قيمة تالت لون 5 ونسبة الخطا في المقاومه دي هي 5 %
يبقي قيمة المقاومه دي بتساوي
24x10^5 = 2400000 Ohm = 2400 k ohm = 2.4 M Ohm
طيب نقول علي الوان تاني ونشوف قيمة المقاومه هاتكون كام
(white , black , orange , silver )
ابيض 9 اسود 0 برتقالي 3 فضي 10 %
يبقي قيمة المقاومه علي طول بقي ..
90x1000 = 90,000 Ohm = 90 K ohm ونسبة الخطأ 10 %

طيب نعكس بقي ..

عايزين الألوان لمقاومه 100 اوم ..
( Brown , black , brown , golden )
بني 1 اسود 0 بني 1 ذهبي 5 %
يبقي القيمه 10x10 = 100 Ohm
كده تمام .......
__________________________________
خدوا بقي التمرين ده علشان اشوف فهمتوا ولا لا ..

أوجد قيمة المقاومات:

( blue , orange , green , silver )
( red , red , orange , golden )
( brown , black , orange , golden )

وضح الوان المقاومات:
R= 5400 K Ohm
R= 50 M Ohm
R= 5 Ohm






تحت اشراف :
Engineering, Helwan University Electrical Power Department (سلاح المهندس)

[Mohammed_Awwad]

كيفية قراءة قيمة المقاومات عن طريق الألوان





ملحوظة ( كل مقامة مسجل فوقها قيمتها )


لمقاومه عموما بتكون عليها اربع خطوط ملونه .. لكن باقي الخطوط بتكون علي المقاومات الدقيقه جدا جدا ودي غالبا بتستخدم في اجهزة الطب .. علشان يحدد بيها درجه الحراره المسموحه واعلي باور للمقاومه وهكذا ..
في الأول الالوان دي ليها مدلول رقمي .. وكل لون بيقرأ علي إنه رقم معين ..

اسود (0)
بني (1)
احمر (2)
برتقالي (3)
اصفر (4)
اخضر (5)
ازرق (6)
بنفسجي (7)
رمادي (8)
ابيض (9)

والألوان دي خاصه بأول تلات خطوط .. والخط الرابع بيكون لون من لونين .

فضي ( 10 % ) موجب او سالب
ذهبي ( 5 % ) موجب او سالب

وده بيحدد نسبة الخطأ في المقاومه .. وبتكون النسبه دي من قيمة المقاومه الكليه . طيب هي ايه نسبة الخطأ ... دي نسبه بتتراوح فيها قيمة المقاومه الفعليه عن المقاومه الكليه نتيجة عدم دقة التصنيع ..

مثلا لو عندنا مقاومه المفروض تكون 1000 اوم .. ممكن نلاقيها 995 اوم .. او 1005 اوم ..
ومثلا لو 220 اوم ممكن تكون 219 اوم أو 221 اوم ..
طيب إزاي اقرا قيمة المقاومه بإستخدام الالوان .

هانفرض إن فيه مقاومه بالألوان دي وهانقرأها

(red, yellow , green , golden )

هانقرأ من الشمال

احمر يعني 2 واصفر يعني 4 واخضر يعني 5 و ذهبي يعني 5 %

يبقي قيمة المقاومه بتساوي
قيمة اول لونين 24 مضروبه في 10 اس قيمة تالت لون 5 ونسبة الخطا في المقاومه دي هي 5 %
يبقي قيمة المقاومه دي بتساوي
24x10^5 = 2400000 Ohm = 2400 k ohm = 2.4 M Ohm
طيب نقول علي الوان تاني ونشوف قيمة المقاومه هاتكون كام
(white , black , orange , silver )
ابيض 9 اسود 0 برتقالي 3 فضي 10 %
يبقي قيمة المقاومه علي طول بقي ..
90x1000 = 90,000 Ohm = 90 K ohm ونسبة الخطأ 10 %

طيب نعكس بقي ..

عايزين الألوان لمقاومه 100 اوم ..
( Brown , black , brown , golden )
بني 1 اسود 0 بني 1 ذهبي 5 %
يبقي القيمه 10x10 = 100 Ohm
كده تمام .......
__________________________________
خدوا بقي التمرين ده علشان اشوف فهمتوا ولا لا ..

أوجد قيمة المقاومات:

( blue , orange , green , silver )
( red , red , orange , golden )
( brown , black , orange , golden )

وضح الوان المقاومات:
R= 5400 K Ohm
R= 50 M Ohm
R= 5 Ohm






تحت اشراف :
Engineering, Helwan University Electrical Power Department (سلاح المهندس)

ربنا يزيدك من العلم
