اصنع emmc adapter بنفسك
نظرا لكثرة تساؤلات الأعضاء ولأهمية القطعة في اصلاح الذاكرة الداخلية لأغلب أجهزة السامسونج الحديثة ارتأيت أن أقدم هذا العمل هدية لأعضاء منتدى الجيم فلاش
لقد تم بحمد الله صنع قطعة emmc adapter وهي بسيطة جدا وكل متطلباتها متوفرة والحمد لله
دون اطالة نبدأ في العمل
المستلزمات

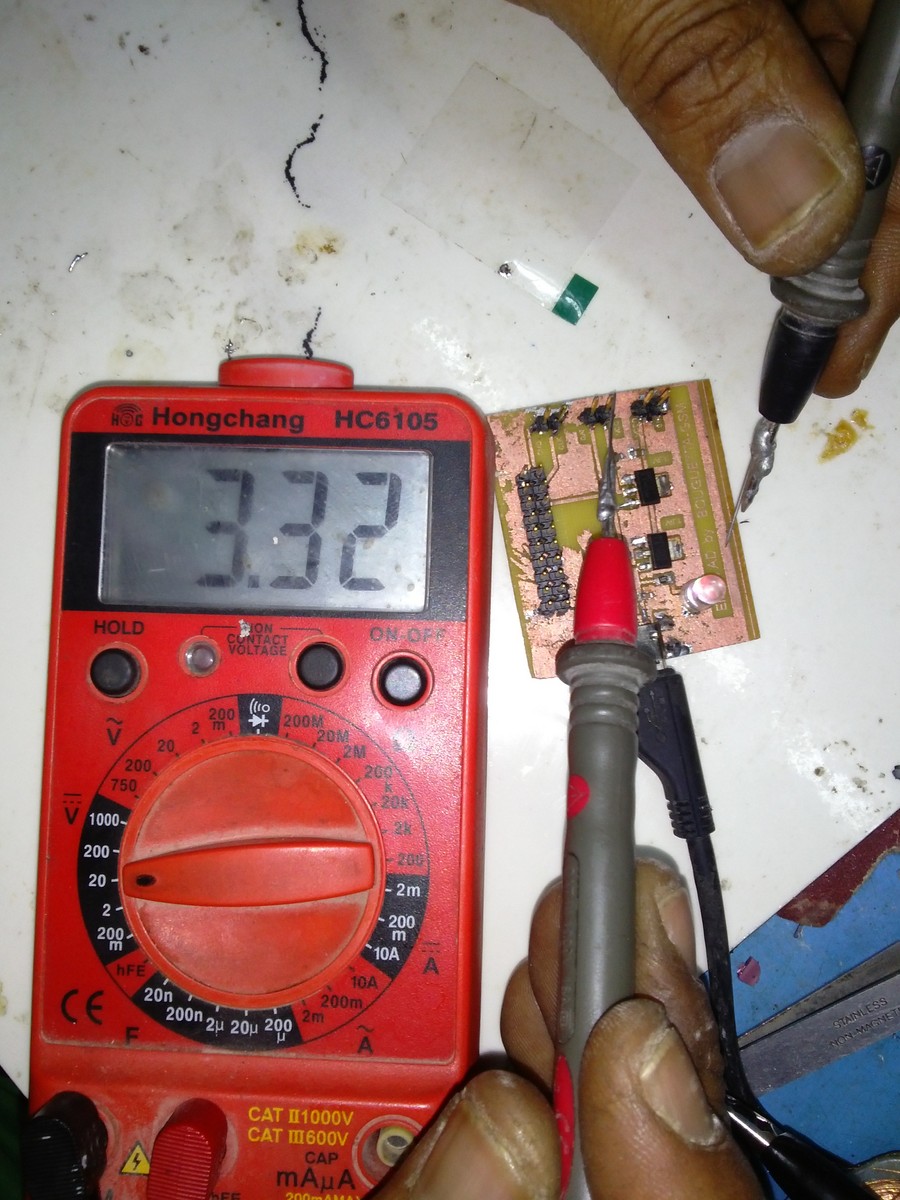

1 - اهم قطعة regulater 3.3v اسمها asm1117 ومكتوب تحتها 3.3v ونجدها تباع بثمن زهيد او نحصل عليها في أغلب أجهزة الريسفر

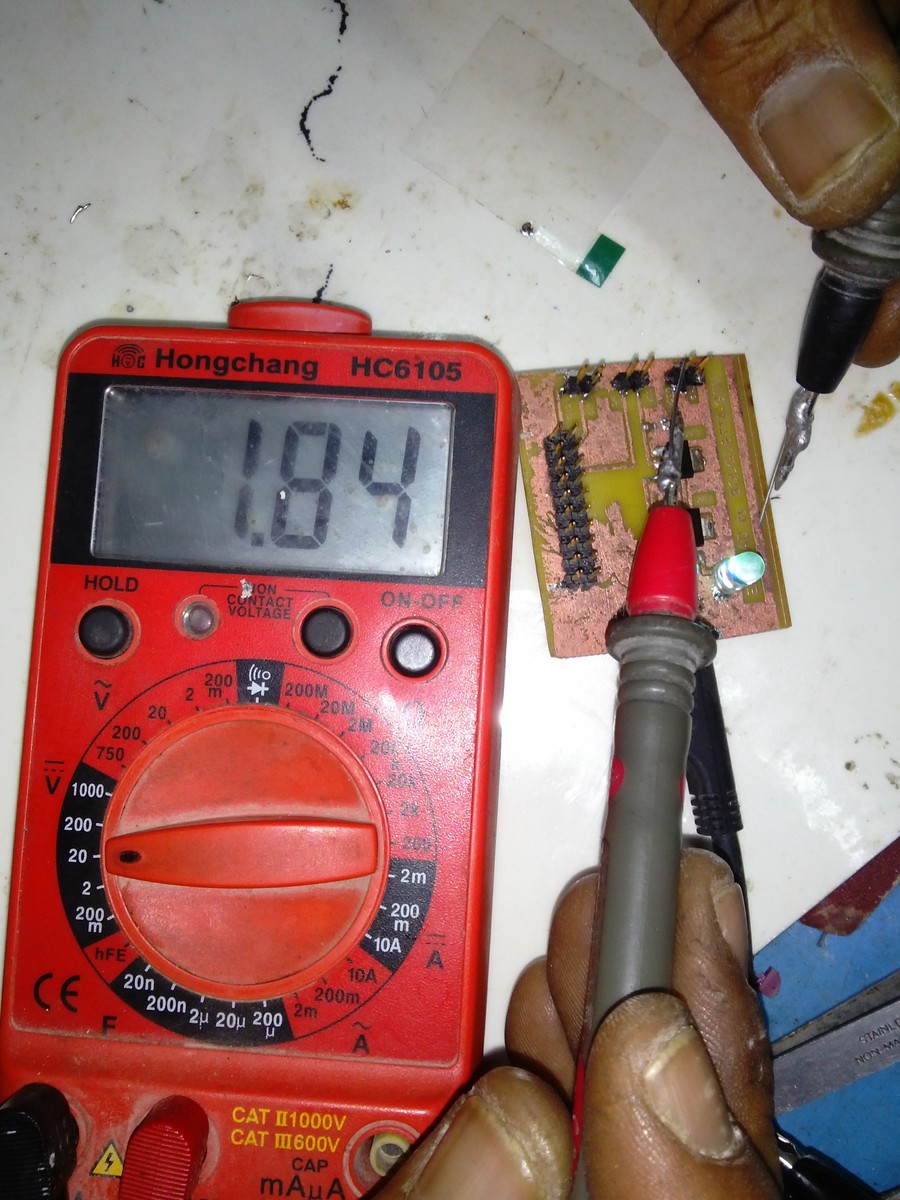

2- regulater 1.8v نفس حجم الأولي تباع ايضا ونحصل عليها مثل الأولى

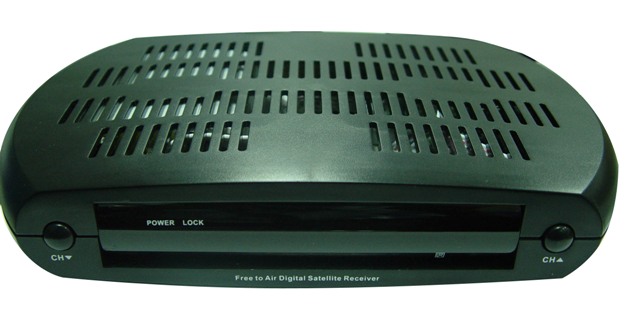

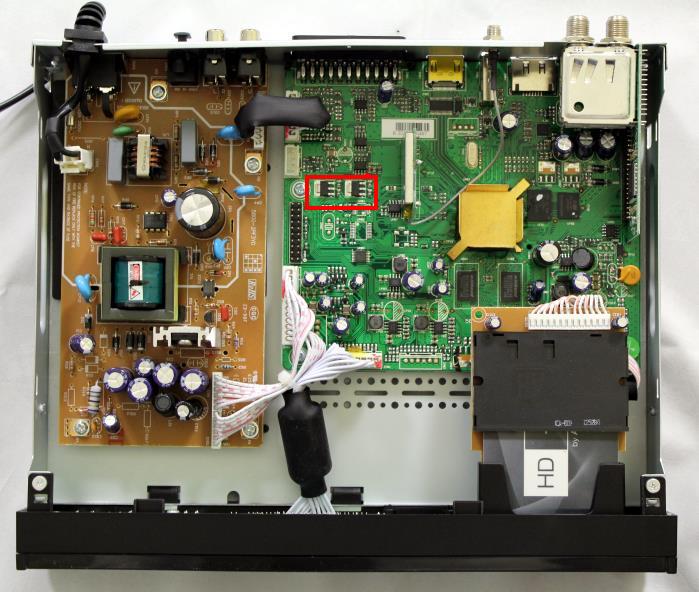

بالنسبة لي وجدتها في هذين الجهازين قديمين طبعا تكسير يعني هههههههههه

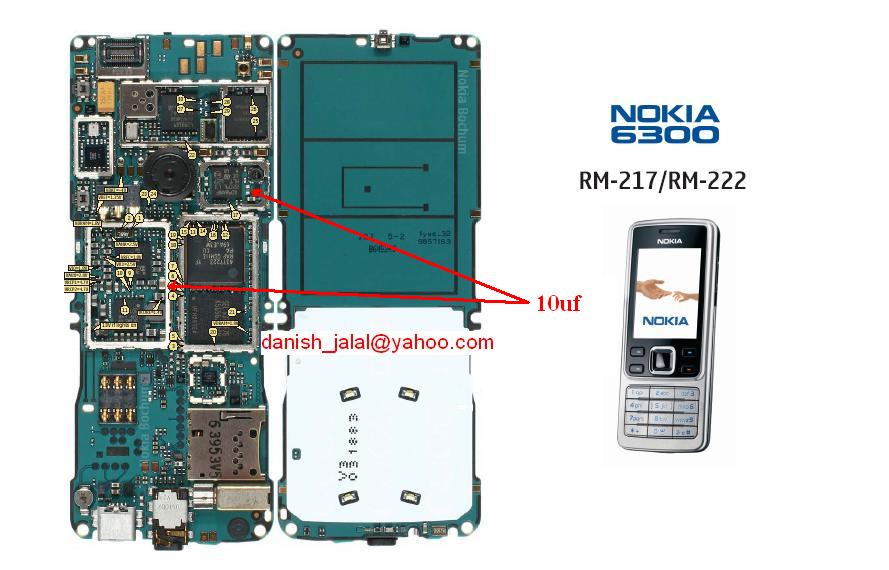

3- ثلاث مكثفات 10uf سيراميك ووجدت اثنين فقط في جهاز nokia 6300 مما اظطرني للبحث عن جهازين تكسير
4- كونكتر usb عادي بخمسة أرجل
المقاومة والمصباح غير مهم والذي يريد اضافتهما يكون حسب الصورة المقاومة 100 او 200 اوم لايهم
التركيب

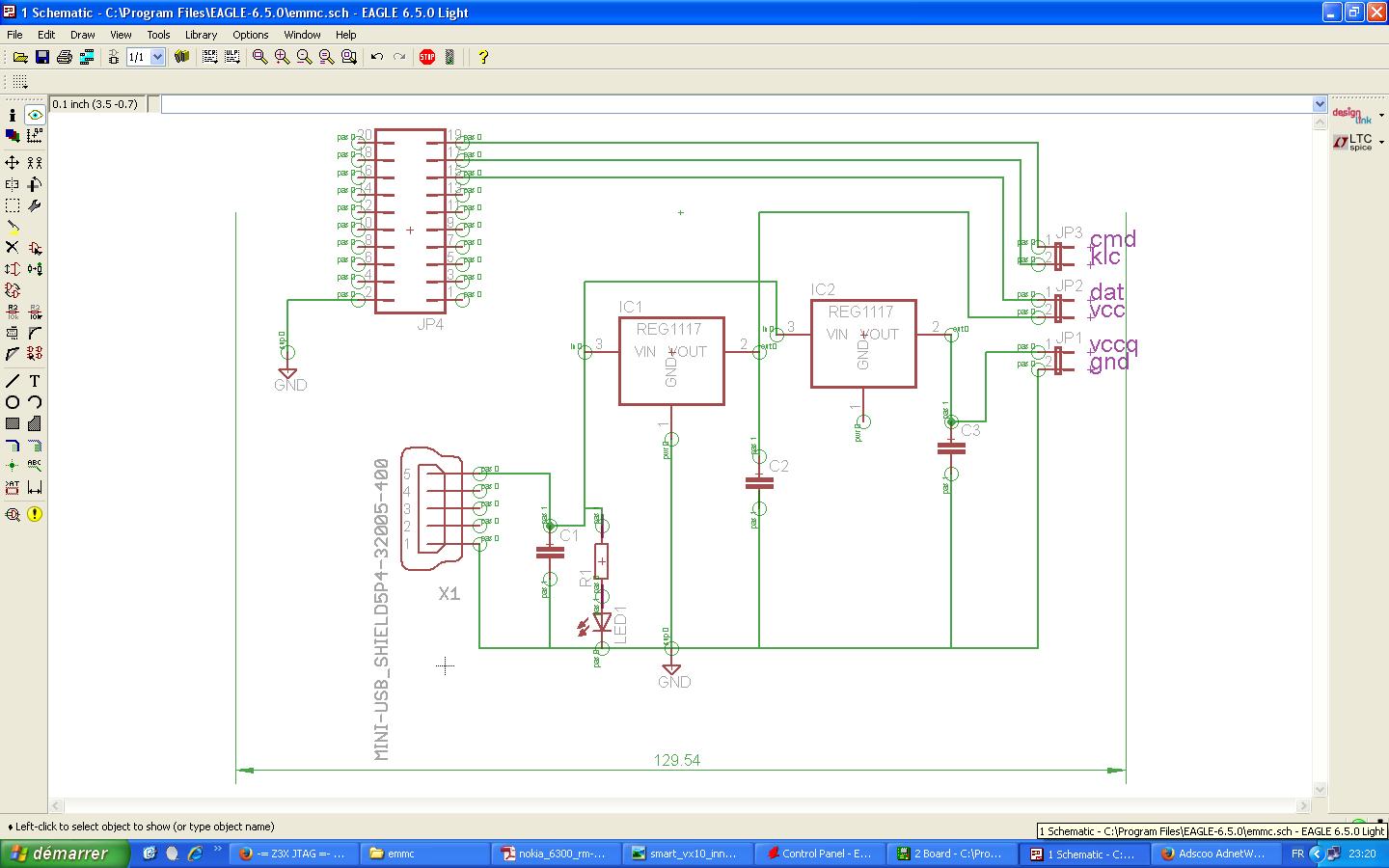

يتم التركيب حسب المخطط التالي

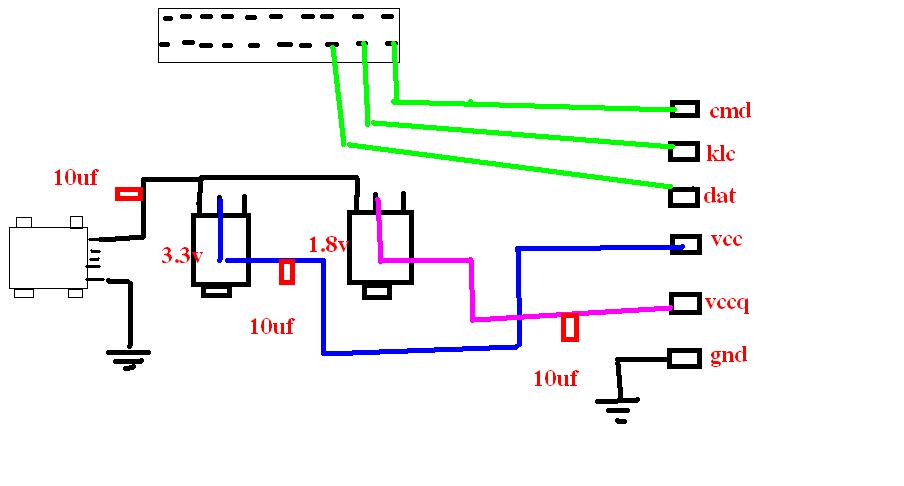

صورة توصيحية
في الصورة لتوضيحية نسيت الأرضي gnd الخاص بالبوكس وهو موضح في المخطط
عملية صنع البردة او ما يسمى بالدائرة المطبوعة تحتاج لمواضيع مستقلة والطريقة مشروح كثيرا على النت لايمكن التطرق لها الآن

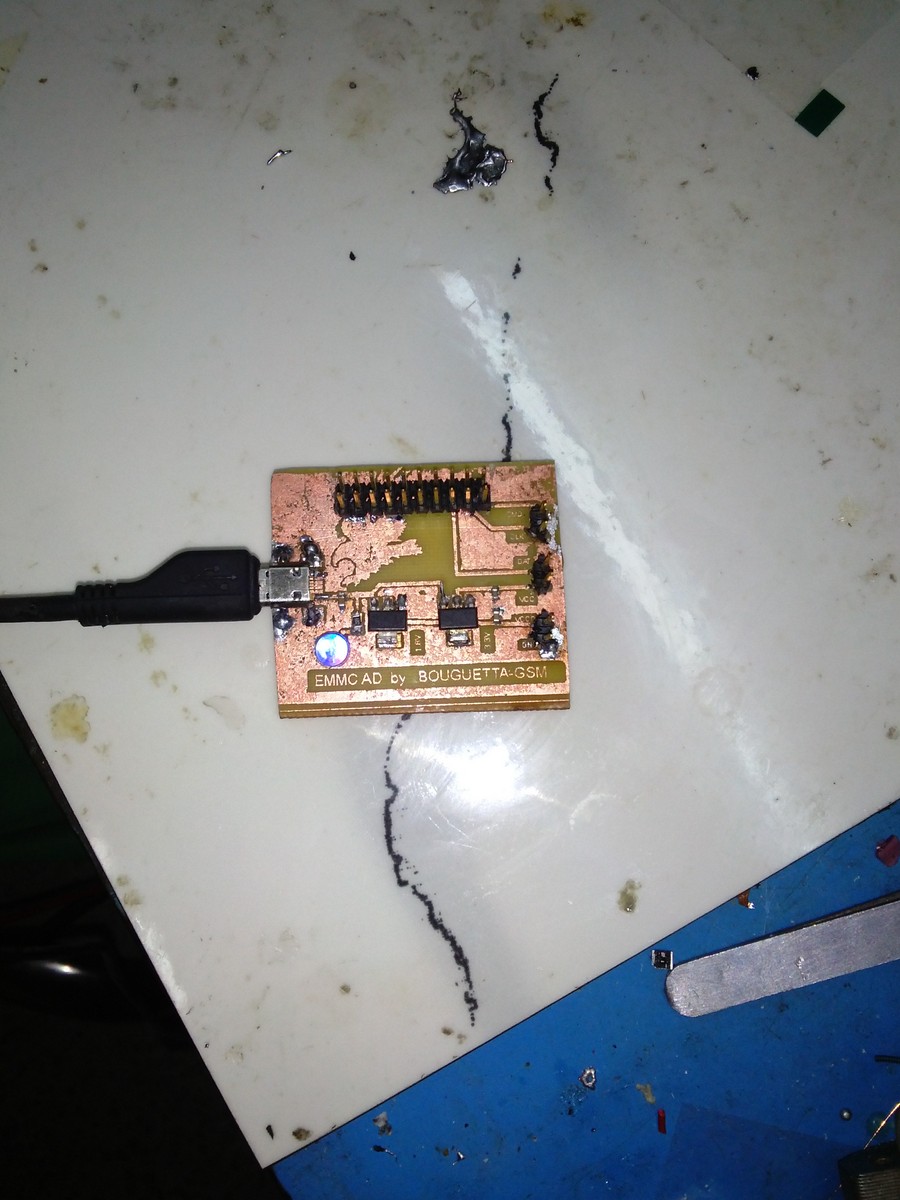

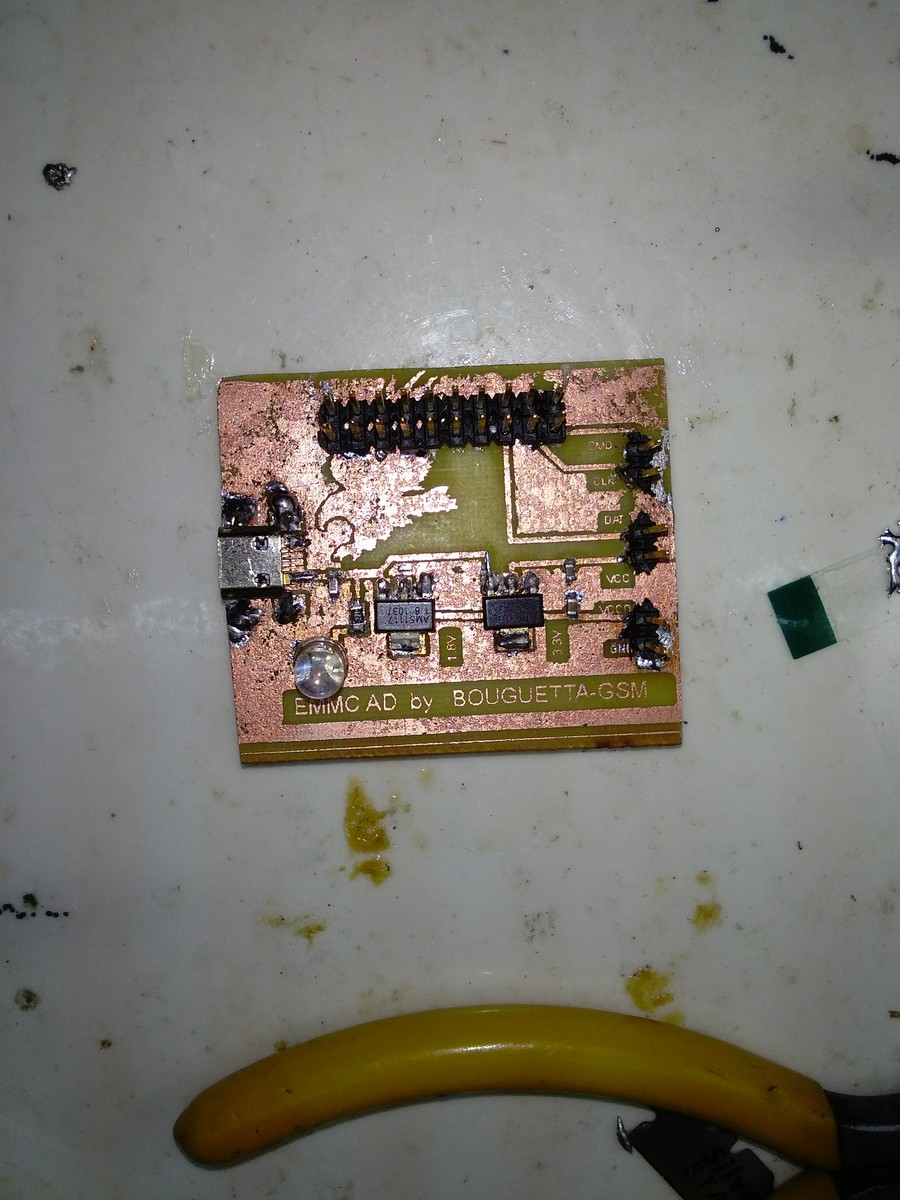

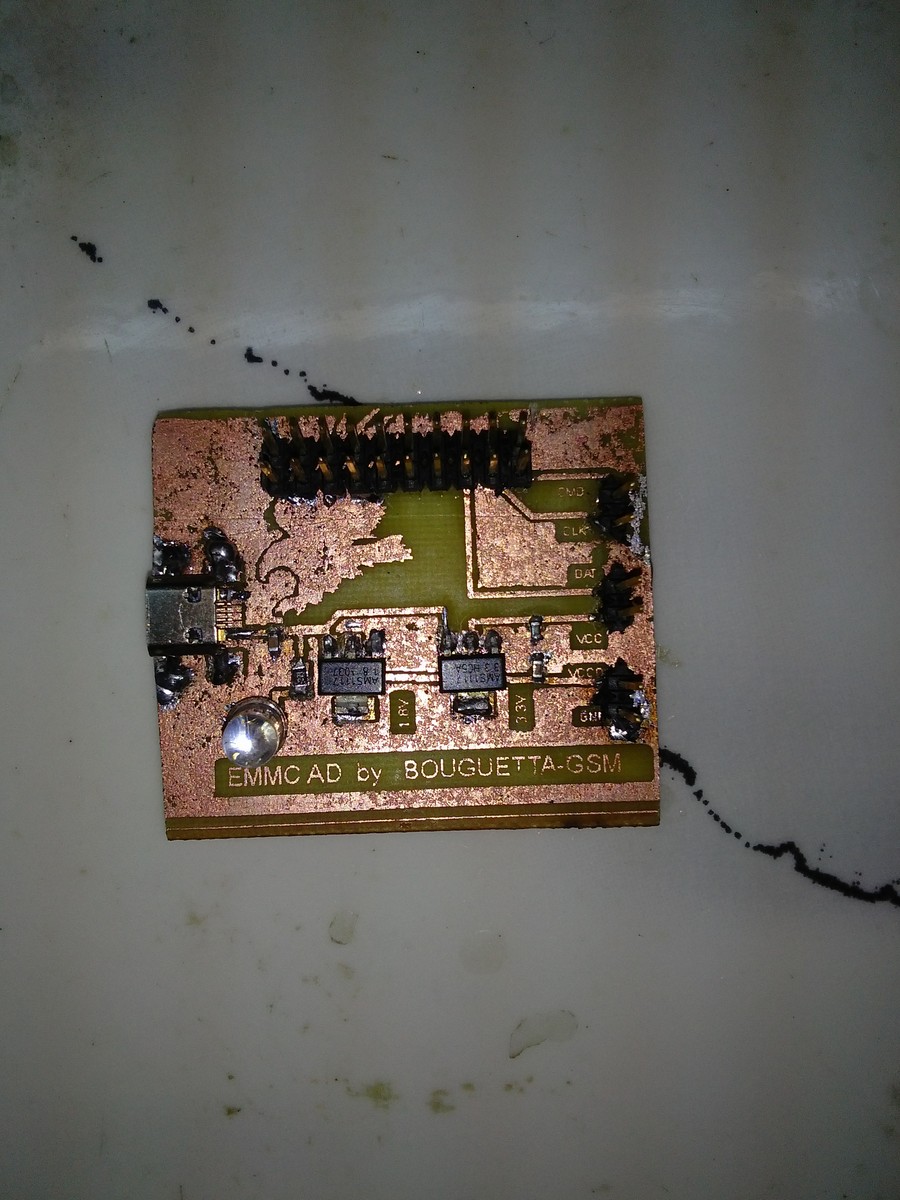

النتيجة
بالتوفيق للجميع
